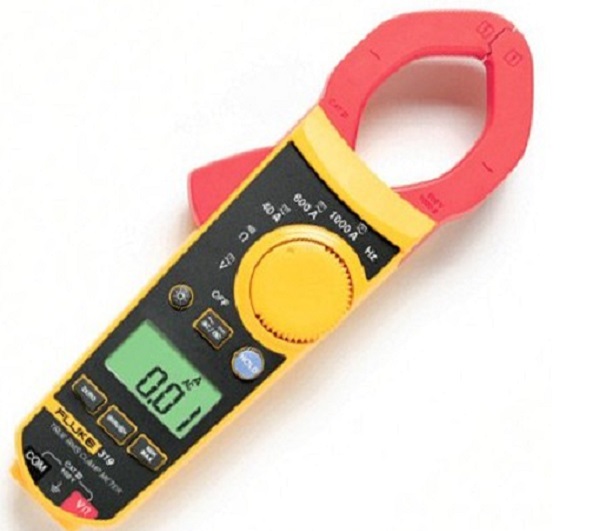

鉗型表又稱鉗形表、鉗表。是日常維護工作中必備的測試工具之***。根據其工作原理該儀器被應用于測試電壓、電流、頻率等相關參數。那么鉗型表的工作原理到底是怎樣的，下面就為大***具體介紹***下。

鉗型表的工作原理：

鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵心在捏緊扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵心張開的缺口，當放開扳手后鐵心閉合。穿過鐵心的被測電路導線就成為電流互感器的***次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表***般準確度不高，通常為2.5～5 ***。為了使用方便，表內還有不同量程的轉換開關供測不同等***電流以及測量電壓的功能。

在了解了鉗型表的工作原理和功能使用之后，其使用注意也是需要重視的。鉗形電流表分高、低壓兩種，用于在不拆斷線路的情況下直接測量線路中的電流。其使用的過程中以下幾點需要注意。

1. 使用高壓鉗形表時應注意鉗形電流表的電壓等***，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止短路或接地。

2. 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。

3. 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，待認為測量方便時，方能進行。

4. 測量低壓可熔保險器或水平排列低壓母線電流時，應在測量前將各相可熔保險或母線用絕緣材料加以保護隔離，以免引起相間短路。

5. 當電纜有***相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地?fù)舸┍ǘ＜叭松戆踩?/p>

6.鉗形電流表測量結束后把開關拔至***大程檔，以免下次使用時不慎過流；并應保存在干燥的室內。

上述文章內容即是鉗型表的工作原理和使用注意，希望能夠?yàn)橛行枰呐笥褞?lái)***定程度上的幫助。
